FL微机控制环刚度试验机主要用于测试塑料管件的环刚度力学性能。本文馥勒仪器小编来和大家一起了解通信电缆塑料管环刚度试验机测试问题。内容如下：

一．取样：

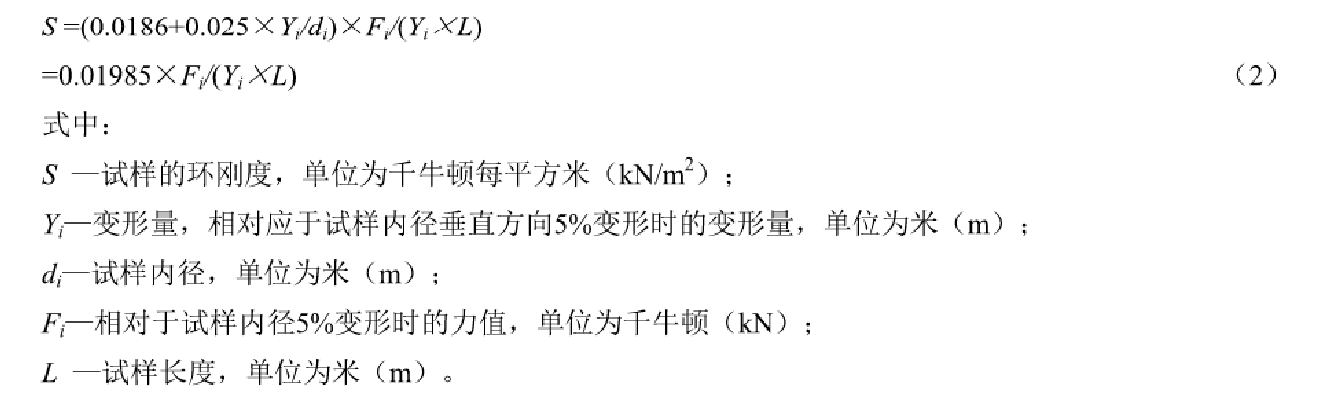

取3根比度为(200士5}mm的管段为试样，试样两端应垂直切平。试验速度为(5±1) mm/min。当试样在垂直方向的内径变形量达到5%时，记录试样所受的负荷，试验结果按公式(2)计算二取三个试样的试验结果的算术平均值为测量结果。

二．试验程序：

1、除非在其他标准中有特殊规定，测试应在23℃士2℃条件下进行；

注：试验温度有可能对环刚度有一定的影响。

2、如果能确定试样在某位置的环刚度比较小，把试样a的该位置和通信电缆塑料管环刚度测试机上板相接触，或把第一个试样放置时，把另两个试样6,c的放置位置依次相对于第一个试样转120°和240°放置。

3、对于每一个试样，放置好变形测量仪并检查试样的角度位置。

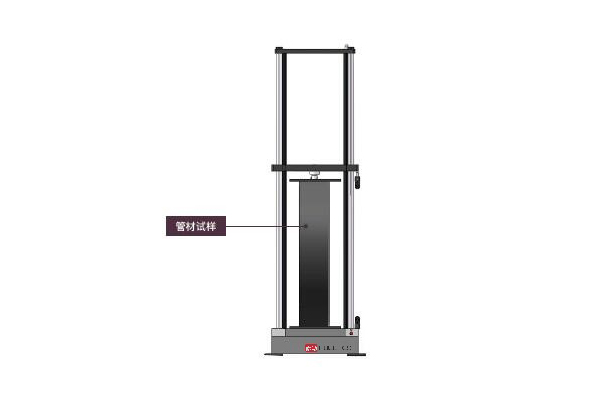

放置试样时，使其长轴平行于压板，其中点垂直于负荷传感器的轴线。

注：为获得负荷传感器的准确读数，必须将试样放置在合适的位置，使作用力的方向与负荷传感器的轴线尽量一致。

4、下降平板直至接触到试样的上部。

通信电缆塑料管环刚度测试机试验中负荷传感器所显示的实际预负荷的准确度应在设定预负荷的95 %-105%之间。

将变形测量仪和负荷传感器调节至零。

5、根据表1的规定以恒定的速率压缩试样，按照8.6的规定连续记录负荷和变形值，直至达到至少0.03d、的变形量。

注:当要求测定环柔性时，继续压缩试样直至达到环柔性所要求的变形量。

6、通常，变形量是通过测量一个压板的位置得到，但如果在试验的过程中，管壁厚度e的变化超过10%，则应通过直接测量试样内径的变化来得到。

典型的负荷/变形量曲线是一条光滑的曲线，否则表明零点可能不正确，如图4所示，可用曲线初始的直线部分倒推至和水平轴相交于(0,0)点(零点)。

馥勒仪器是物力学试验机的制造商，主要产品有：拉力机，压力试验机，疲劳试验机，扭转试验机，高温万能试验机，摆锤冲击试验机，落锤冲击试验机等。
